CF法兰相关标准尺寸以及使用场景与应用

前言

GB/T 6071-2003 (2003年的GB/T标准 点击下载)

2010年的指导性文件：道客巴巴：https://www.doc88.com/p-9733785294194.html

CF法兰简介

CF法兰的英文名是Conflat Flang，它是一种用于超高真空中的法兰连接，是一种金属静密封，可承受高温烘烤。采用高品质不锈钢洁净材料，高精度加工，适用于高真空和超高真空的应用，有SUS304，SUS316L材质可供选择。CF法兰采用无氧铜密封圈可以有效的与CF法兰进行密封，最低真空度可以达到1x10^-10Torr。无氧铜可以耐450℃的高温，可以适用于真空腔体和管件的高温烘烤。

相关使用场景

如图中所示，两个CF法兰通过螺栓连接对中间垫片的压死从而形成管内与管外的空气隔绝，使其形成高真空度，图中除法兰外其余部件材质大小不一，此处只做演示作用。

相关尺寸

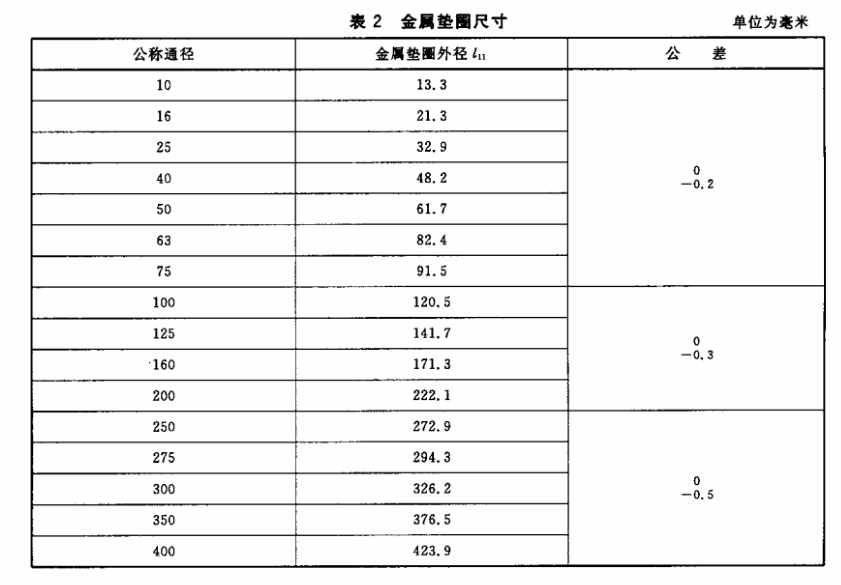

如图所示，CF法兰相关尺寸给出，如遇到没有的尺寸，如35CF，读者需另行寻找相关可行技术文件(如搜索文章末尾标准)或者联系相关技术厂家。

相关信息来源参考

道客巴巴：https://www.doc88.com/p-9733785294194.html

技术厂家手册：https://www.semiserve.cn/uploadpic/file/202502/20250225094210_64821.pdf

百度百科：百度百科_全球领先的中文百科全书

相关标准：

GB/Z 25756-2010《真空技术 可烘烤法兰 刀口法兰尺寸》等同采用 ISO/TS 3669-2:2007

GB/T 6071-2003《超高真空法兰》
