机械3D模型手机端展示解决方案

最终效果展示

点击此处

方案所需工具

软件：soildworks、edrawings(安装soildworks时会附带安装edrawings，请仔细检查)

实现原理

• 通过soildworks导出.eprt格式(即edrawings可以打开的格式)后通过edrawings导出.html格式(即可以通过浏览器打开的3d格式)
• 将导出的html文件通过例如微信、qq等工具发送给所需查看的人员
• 所需查看的人员通过长按文件选择使用浏览器打开html文件，即可查看3D模型
• 如果想进一步，可以将html格式文件发布到您的网站上，这样您只需要给所需查看的人员一个网址即可，并且方便管理。此步骤需要大量相关技术知识，如果读者想进行此步，可以到菜鸟教程网站进行学习，本教程不做赘述

图文教程

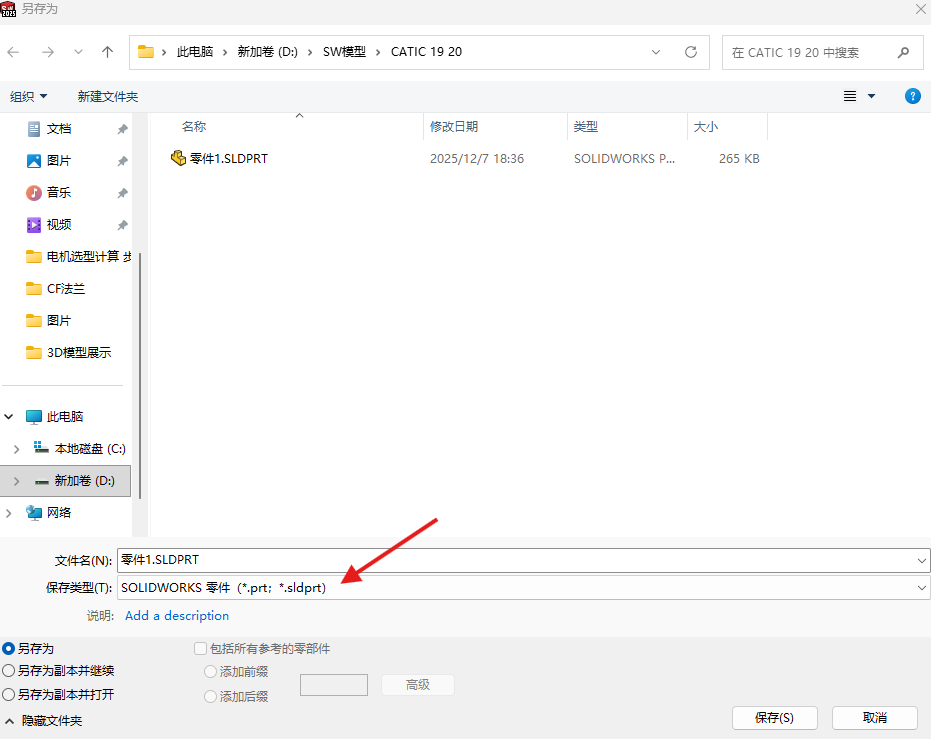

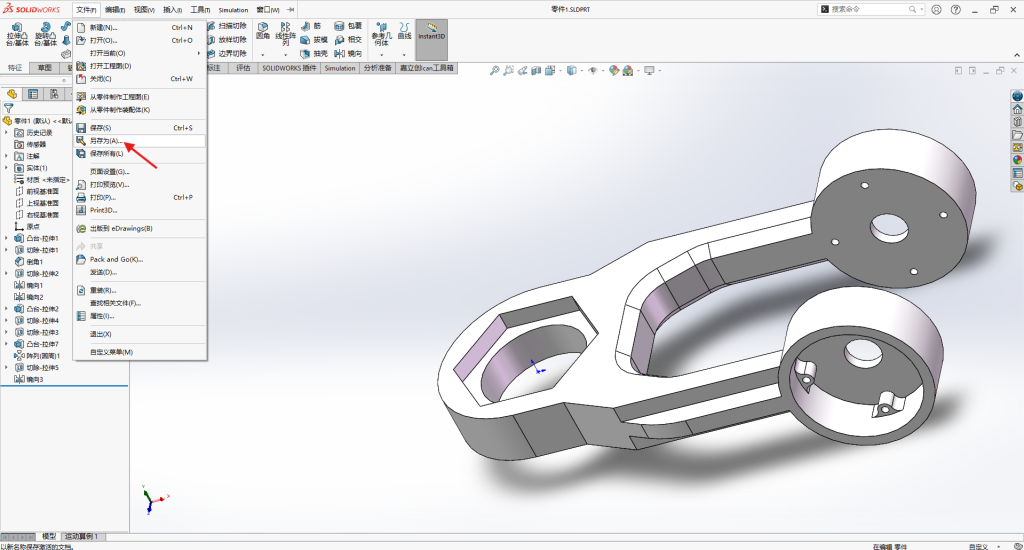

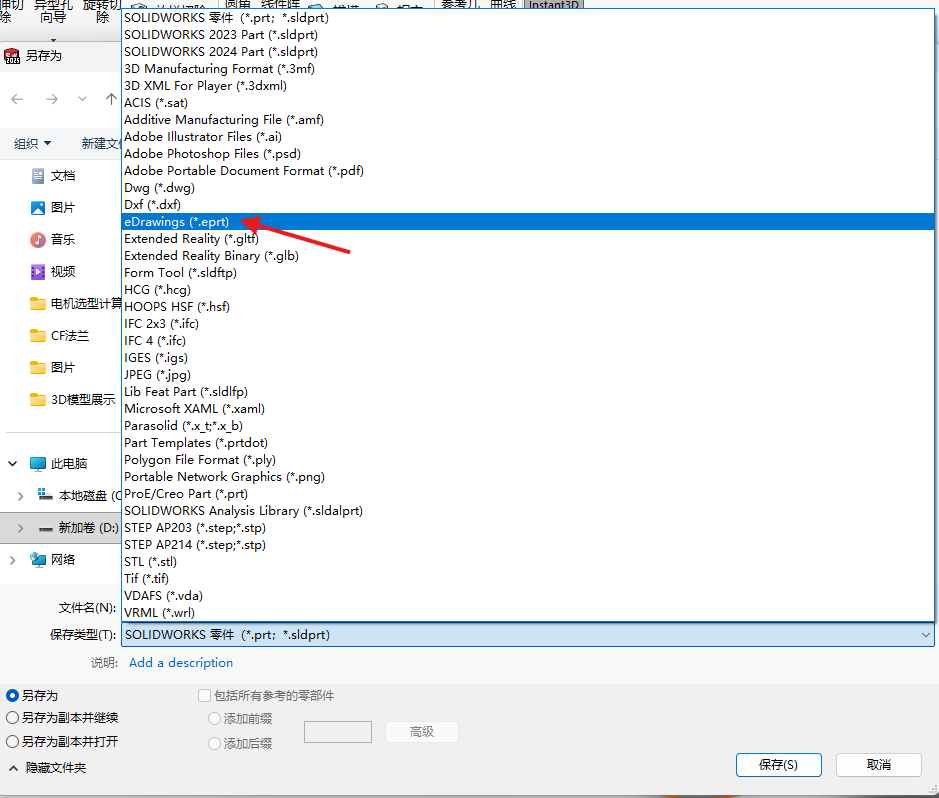

使用soildworks打开3d模型并另存为.eprt格式

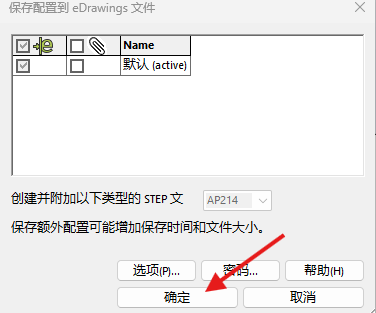

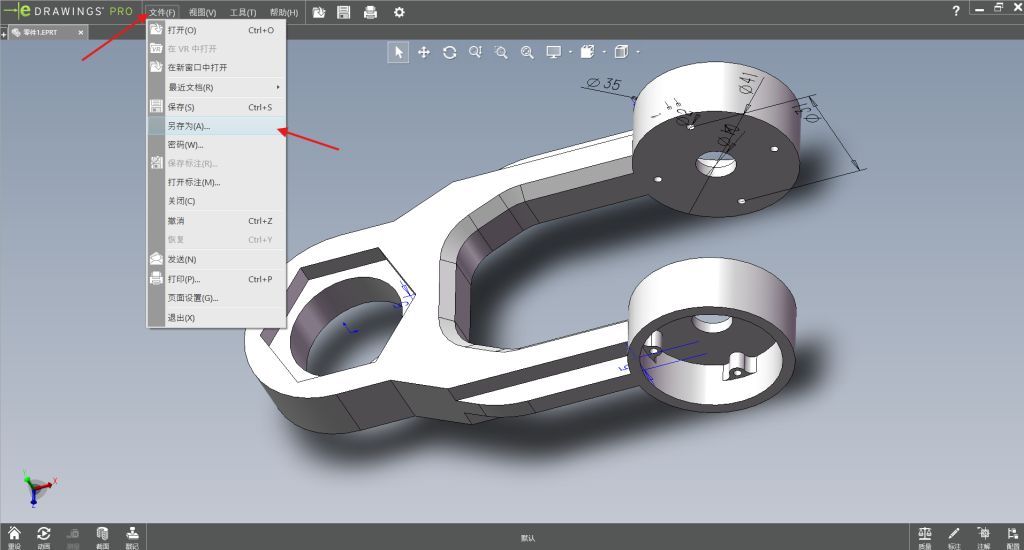

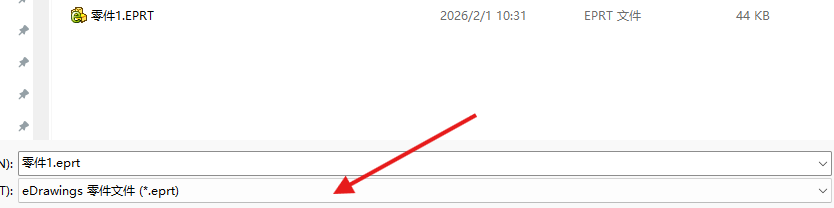

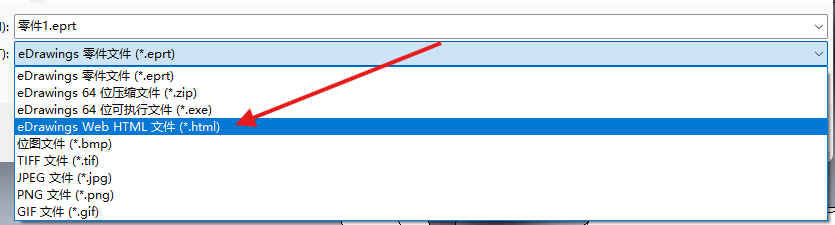

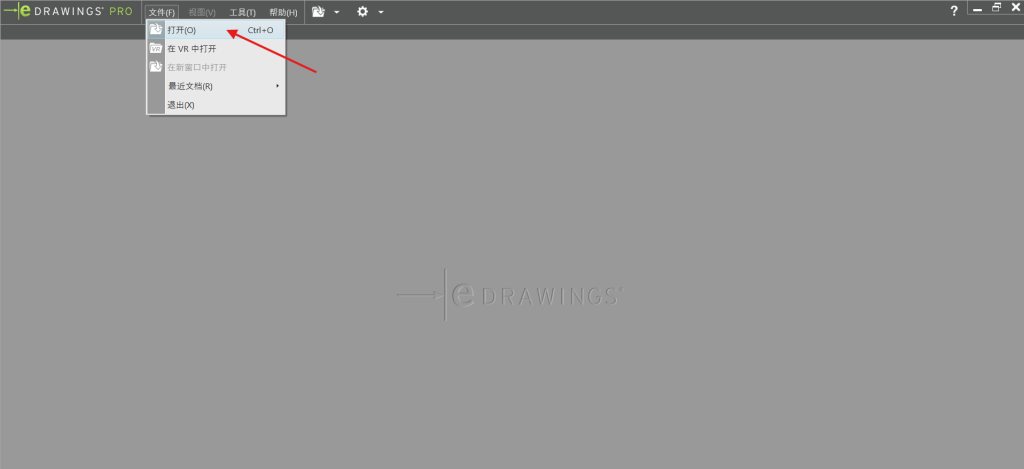

使用edrawings打开.eprt格式文件并另存为.html格式

将导出的html格式文件发送给所需查看的人员

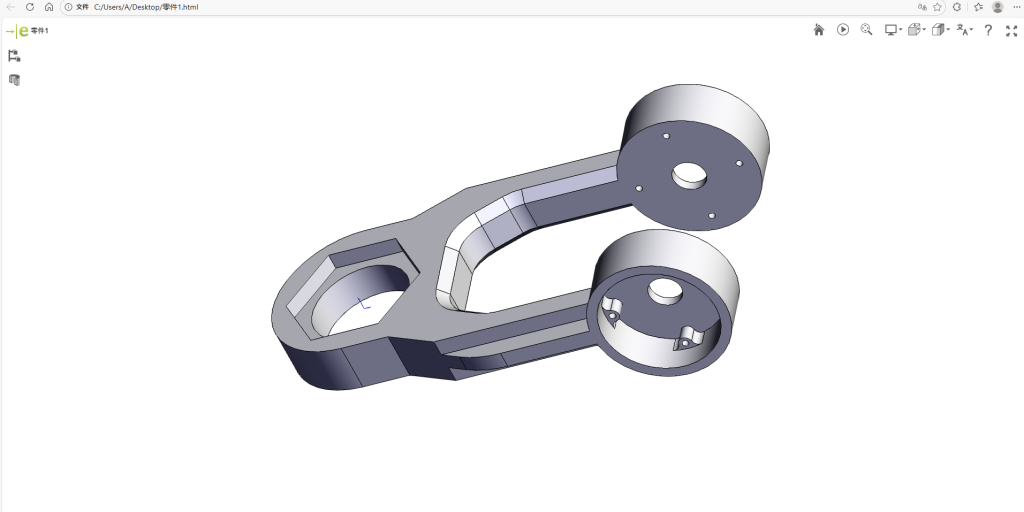

PC端网页展示

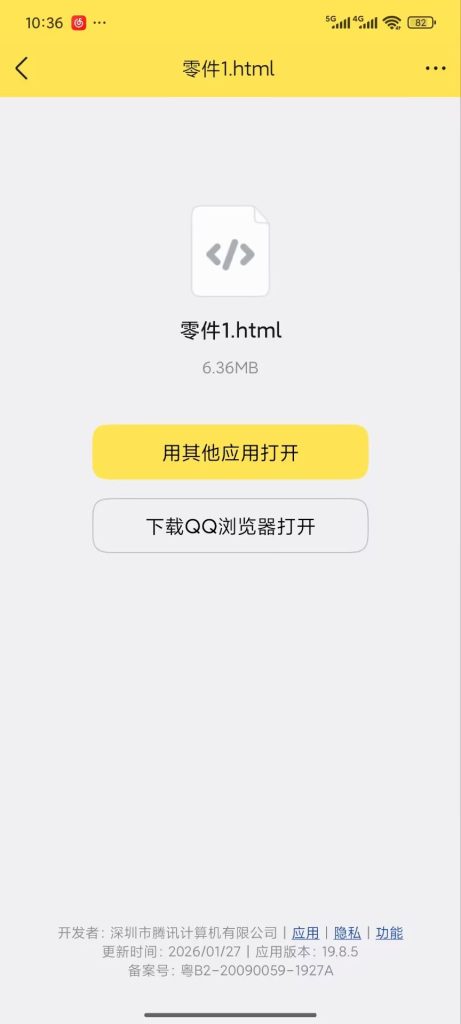

手机端网页展示

相关注意事项

此方法只能导出3D模型，并不能导出相关尺寸(即PMI尺寸,PMI尺寸可以在3D模型上显示尺寸)，所以只适用于展示模型的场景。

如果读者需要展示尺寸以及其他信息(如产地、人员、BOM表等)，可以选用3dpdf格式，但是3dpdf弊端明显，没有对应的3dpdf查看器并不能打开3d模型文件，且一般人员没有相对应的模板，这里不做赘述。

当然，读者也可以选择手机版的3d模型查看器，以及相关网站提供的3d模型展示服务，当读者使用这些技术的时候要注意3d模型格式，建议使用.step .igs .x_t三种格式。

相关网站

菜鸟教程：菜鸟教程 - 学的不仅是技术，更是梦想！

本教程模型展示：点击此处
